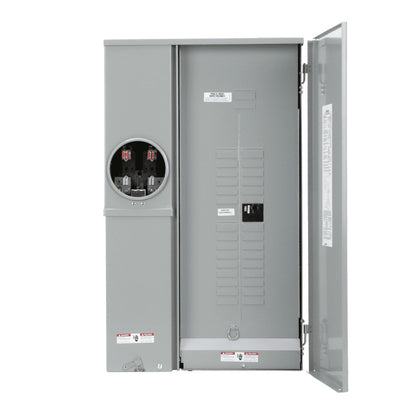

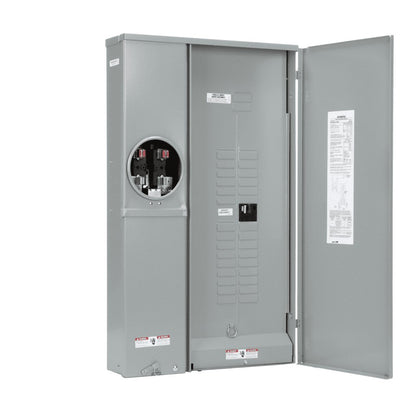

Centro de carga de medidor combinado de superficie listo para energía solar tipo anillo de 200 amperios, 30 espacios, 40 circuitos
Pairs well with
El Título 24 define nuevas pautas para el panel de servicio eléctrico principal utilizado en construcciones residenciales nuevas en subdivisiones de 10 o más viviendas. Según el nuevo código, el panel eléctrico principal debe tener una potencia mínima de barra colectora de 200 amperios. Además, todos los paneles de entrada de servicio deben tener 2 espacios reservados en el lado de carga para permitir la instalación de un disyuntor bipolar para futuras instalaciones eléctricas solares. Se requiere que estos espacios reservados estén en el extremo opuesto (carga) del disyuntor principal en la barra colectora y estén marcados permanentemente como "For Future Solar Electric". Para cumplir con los nuevos requisitos relacionados con el panel de servicio eléctrico principal utilizado en la construcción de nuevas residencias, así como para satisfacer las crecientes demandas del mercado de productos que respalden las instalaciones de energía solar, Siemens ofrece una cartera completa de dispositivos combinados de centro de carga y medidor. La línea Siemens de dispositivos combinados de centro de carga y medidor "Solar Ready" con muchas funciones contará con la primera entrada de energía alternativa dedicada máxima de 100 amperios de la industria. Estos dispositivos cuentan con una entrada de energía alternativa dedicada para que la energía se alimente antes de la desconexión del servicio en el lado de carga del enchufe del medidor. Esta innovadora solución de diseño, ofrecida únicamente por Siemens, elimina la necesidad de reducir la potencia del disyuntor principal y ocupar un valioso espacio lateral de carga mediante la retroalimentación al bus.
- Monofásico, 120/240 voltios CA, 3 cables
- Entrada de energía alternativa máxima dedicada de 100 amperios
- Desconexión principal de 200 amperios
- Cumple con el título 24 de EUSERC y CA
- Diseñado para uso en aplicaciones de alimentación aérea o subterránea.
- Barra neutral elevada con diseño de cable instantáneo patentado por Siemens para facilitar la instalación
- Rieles empotrados ajustables
- Bandeja de base elevada para facilitar el cableado
- Puerta lateral con bisagras
- Comuníquese con la empresa de servicios públicos local para confirmar la aprobación del enchufe del medidor.
Especificaciones
Dimensiones
| Profundidad del centro de carga (pulg.) | 5.1 | Altura del centro de carga (pulg.) | 35,68 |
|---|---|---|---|
| Ancho del centro de carga (pulg.) | 21.2 |
Detalles
| Tipo de producto eléctrico | Centro de carga | Bajo techo, en exteriores | Exterior |
|---|---|---|---|
| Tipo de montaje del centro de carga | Superficie | Tipo de centro de carga | Combinación |
| Amperaje máximo (amperios) | 200 | Tipo de enchufe del medidor | Sin anillo, sin derivación |
| Tipo de montaje | Atornillado | Configuración NEMA | NEMA 3R |
| Receptáculo de configuración NEMA | Sin receptáculo | Número de circuitos | 40 |
| Número de pandillas | 0 | Número de espacios | 30 |
| Tipo de fase | 1 Fase | Peso del producto (libras) | 42,7 libras |
| Retornable | 30 días | Voltaje (voltios) | 120/240 |
Garantía / Certificaciones
| Certificaciones y listados | Listado UL | Garantía del fabricante | 1 año |
|---|
