Descripción
| Descripción : | |

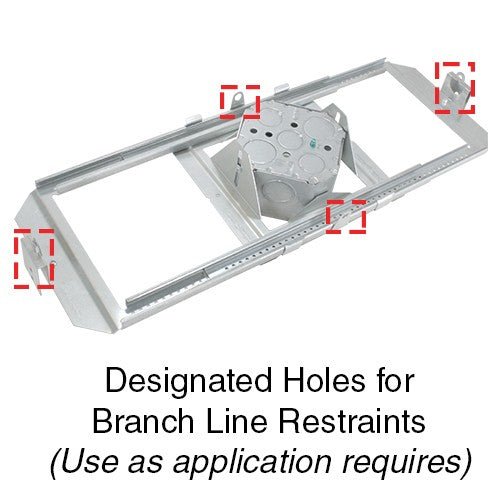

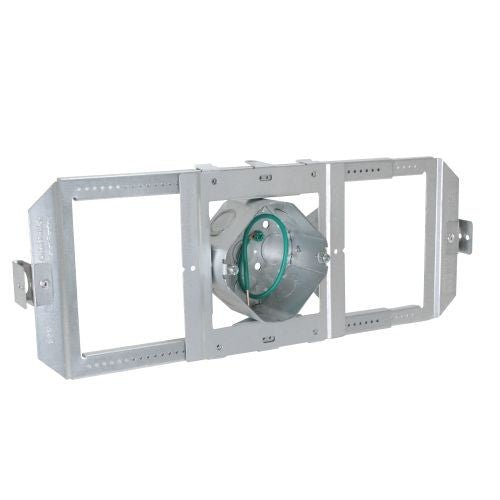

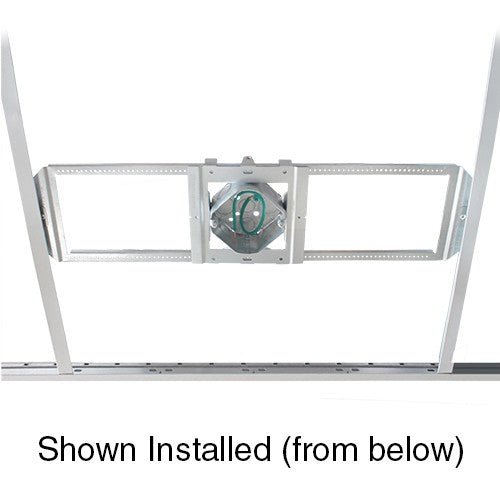

| SSB-TBAR preensamblado de Orbit con UMAB-4R es una manera rápida y eficiente de instalar accesorios de iluminación en falsos techos donde se desconoce la profundidad de las losas. El soporte se ajusta de 15" a 25" para abarcar la rejilla en T e incluye clips remachados que encajan fácilmente en el canal de la rejilla. El soporte permanece rígido para evitar la presión hacia abajo sobre las placas del techo, incluso cuando está completamente extendido. El adaptador incorporado de UMAB-4R permite el ajuste vertical de la caja 4O de 0" a 1-1/2", asegurando que las molduras queden al ras con las superficies de los azulejos. La caja tiene 2-1/8" de profundidad e incluye un cable flexible de conexión a tierra de 10". El instalador puede utilizar los orificios designados de fábrica en el adaptador o el soporte para restricciones de ramales, como cables sísmicos. | |
| Características: | |
| - La mejor manera de montar accesorios de iluminación, sensores y dispositivos compatibles con aberturas 4O en falsos techos - El soporte telescópico se ajusta de 15" a 25" - Ajuste de 6 direcciones - Incluye dos (2) clips de barra en T remachados con orificios para tornillos Tek (ayuda a cumplir con NEC 314.23 (D) (1)) - El adaptador incorporado permite el ajuste de la caja desde el nivel hasta 1-1/2" mediante ranuras guiadas (se envía con la caja configurada con una elevación de 5/8") - Dos (2) tornillos exteriores bloquean la caja a la profundidad deseada - Incluye conector flexible #12AWG de cobre sólido de 10" y tornillo de conexión a tierra 10-32 - Los orificios designados en SSB-TBAR o UMAB-4R están aprobados para restricciones de ramales - Se envía preensamblado para reducir el tiempo de instalación. - Patentado |
|
| Aplicaciones: | |
| - Módulos downlight LED estilo "disco" o "wafer" - Sensores de movimiento y ocupación. - Abarca 2' del lado de las rejillas del falso techo |
|
| Caja Especificaciones : | |
| Diámetro | 4" |
| Profundidad | 2-1/8" |
| Cu en | 21,5 |
| Material | Chapa de acero calibre 16 |
| Proceso de fabricación | soldado |
| Color | Galvanizado |
| Lados KO | (2) - 1/2", (2) - MKO |
| KO inferior | (3) - 1/2", (2) - 3/4" |
| (Es posible que no se pueda acceder a los KO laterales) | |
| Información de embalaje : | |
| Paquete estándar | 20 |
| Certificaciones : | |

|
|
| Número de archivo UL : | |
| E310661 | |
